【学术论文】环保碳氢清洗技术及其在热处理行业的应用--全自动热处理真空碳氢清洗机

可立林全自动热处理真空碳氢清洗机采用碳氢化合物，通过在真空下用溶剂和溶剂蒸汽对工件进行清洗，在真空负压下加热使溶剂挥发，使溶剂与废液分离，再冷却回收溶剂，最后真空负压干燥工件，低能耗、无排放、无废液产生。

全自动热处理真空碳氢清洗机的结构

全自动热处理真空碳氢清洗设备的结构

可立林全自动热处理真空碳氢清洗机KLL-CH1000是一种高效、环保的清洗设备，具有安全可靠，环保节能，智能控制，节能降本和高效清洗的优势。

可立林全自动热处理真空碳氢清洗机KLL-CH1000主要由工作仓系统，溶剂循环系统，溶剂蒸馏再生系统，抽真空系统，冷却系统，控制系统组成。

01工作仓系统

可立林全自动热处理真空碳氢清洗机KLL-CH1000的工作仓系统包含清洗腔室和自动开关门系统：

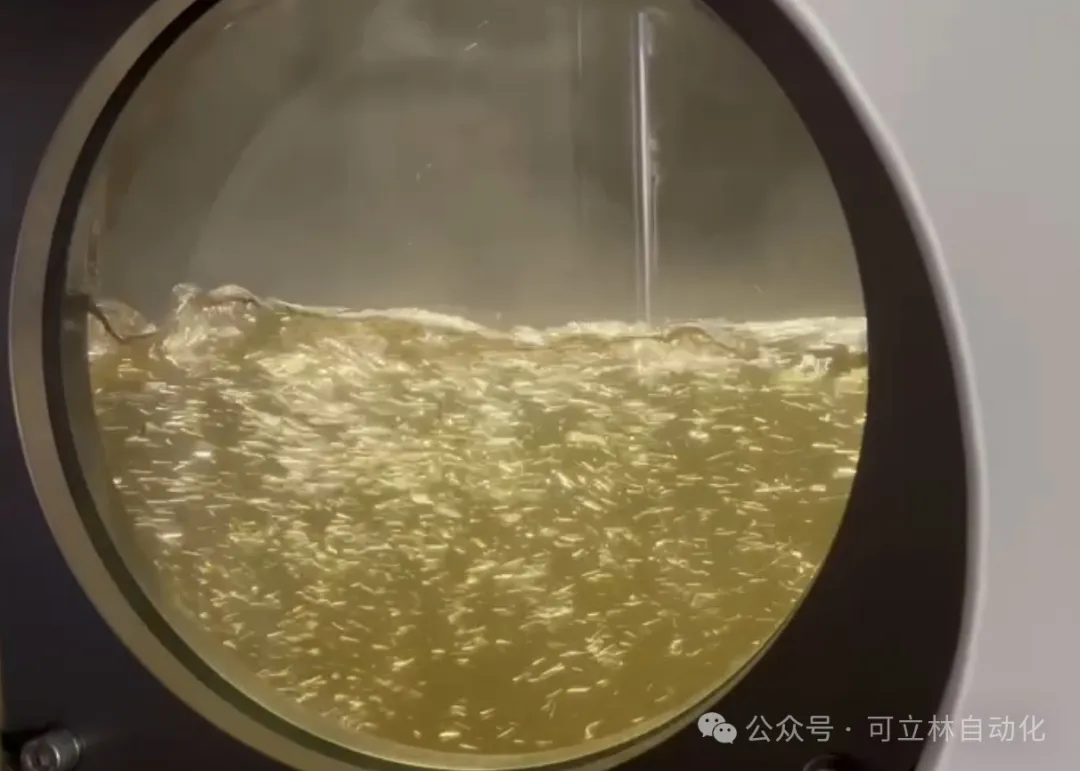

清洗腔室为SUS304全不锈钢结构，设有透明可视窗，同时配有照明灯便于观察。底部加强，防止槽体变形，清洗腔室内部倾斜，便于回流防止存液，配有粗滤网粗滤，防止赃物进入循环管路。

自动开关门系统，通过仓门的自动开启及关闭，对真空进行控制。

02溶剂循环系统

可立林全自动热处理真空碳氢清洗机KLL-CH1000的溶剂循环系统包含储液罐，循环系统和加热系统。

储液罐：

为SUS304全不锈钢结构，分为粗洗罐和精洗罐，两罐上下串联放置。蒸馏出的干净溶剂由蒸馏罐蒸馏进入精洗罐，再由精洗罐溢流到粗洗罐。腔室设有掏渣口，便于拆卸、清洗、维护。

循环系统：

溶剂管路由不锈钢焊接管、弯头、三通和法兰焊接而成，循环管路阀门垂直设计，防止被异物卡坏。管路中有气动阀，通过电气控制气动阀的开合可实现溶剂的调动。

加热系统：

采用水溶剂间接加热，加热管不直接加热可燃液体，更加安全，防爆，可通过机械结构预防电气故障超温。加热温度均匀。

03溶剂蒸馏再生系统

可立林全自动热处理真空碳氢清洗设备KLL-CH1000的溶剂蒸馏再生系统包括蒸馏系统，蒸馏罐和冷凝器。

蒸馏系统：

分2套，一套300L/H，分三路控制。第二套连续蒸馏器用于设备分离废油使用，以确保设备24小时可以蒸馏分离废油。可定期停机做全蒸馏，全蒸馏时粗洗储液罐液体完全进入蒸发罐，精洗罐溢流至粗洗罐。

蒸馏罐：

采用双层不锈钢桶设计制作，蒸汽间接加热，防止泄漏，安全可靠。上下2层桶内加热，防干烧加热系统.

冷凝器：

用于蒸汽的冷凝回收，及抽真空时的气体冷凝，减少对真空泵损坏。蒸馏冷凝器用不锈钢焊接成圆筒状，内部装盘管，冷水从中经过，气态碳氢经降温液化回收。

04抽真空系统

可立林全自动热处理真空碳氢清洗机KLL-CH1000的抽真空系统用于整机的抽真空，对机器运行时的真空度进行实时监控，保障蒸馏的顺利进行。

05冷却系统

可立林全自动热处理真空碳氢清洗机KLL-CH1000的冷却系统配置了冷却水检知控制，过加热检知控制，非常停止控制，液面检知控制，液温检知控制。

06控制系统

可立林全自动热处理真空碳氢清洗设备KLL-CH1000的控制系统采用德国西门子PLC可编程控制器控制全操作过程，既可全自操作，也可手动操作，风机、泵浦手动、自动时均可独立单独开启或关闭。

可立林全自动热处理真空碳氢清洗设备前景

可立林热处理清洗设备

01 可立林热处理清洗解决方案

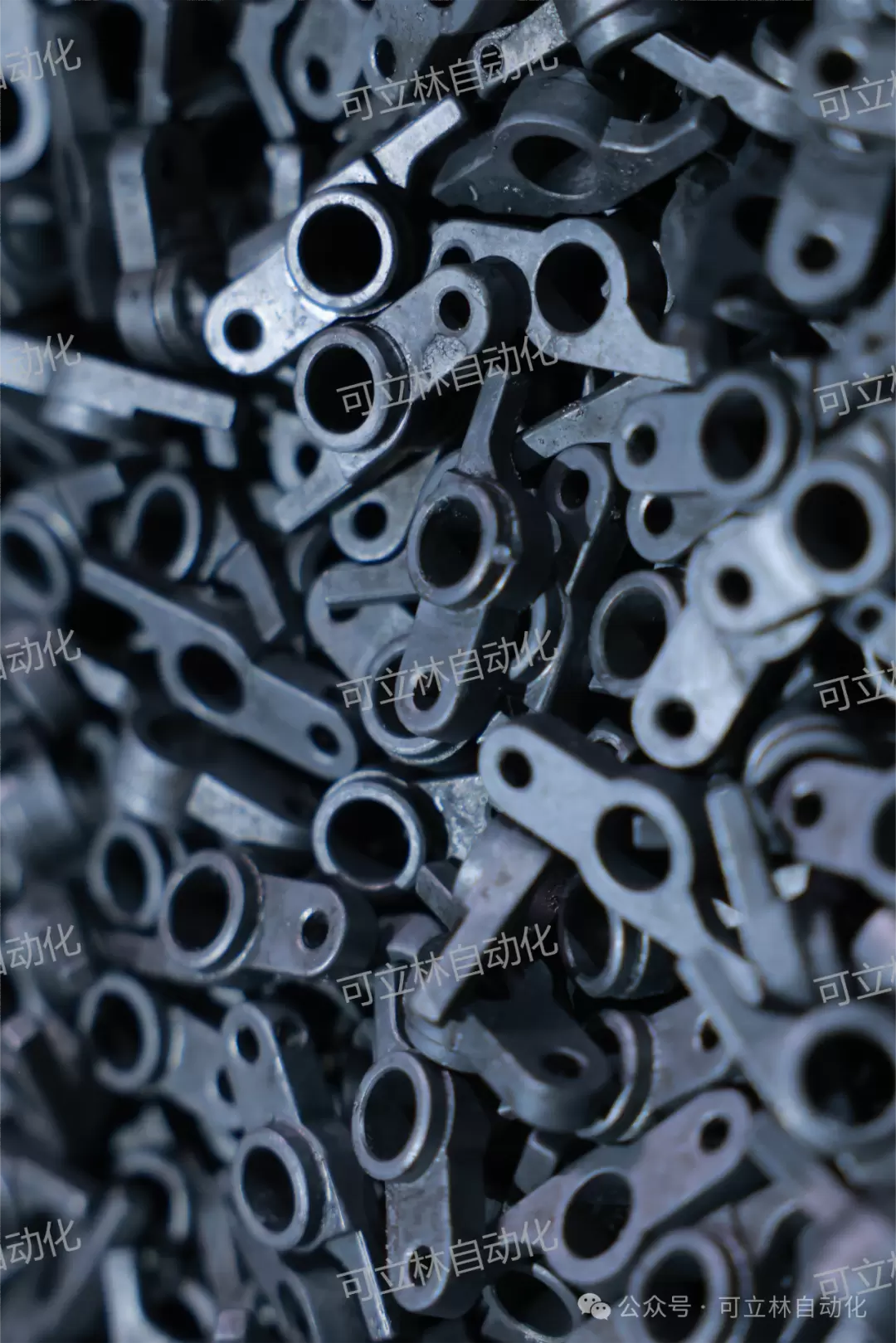

苏州可立林自动化设备有限公司作为全系列非标工业自动化清洗设备制造商，根据市场需求和技术发展趋势，不断推出新的碳氢热处理清洗机产品系列，如可立林全自动真空碳氢清洗机KLL-CH1000，采用真空技术结合碳氢清洗剂，能够深入工件细微缝隙、盲孔，彻底清除油污和杂质。可适用于各种材质、形状的工件清洗，如金属、塑料、光学元件等。广泛应用于汽车制造、电子电器、精密机械、航空航天等多个行业，满足不同领域的清洗需求。

02 可立林热处理清洗设备前景

环保碳氢清洗设备在中国热处理行业的前景是非常乐观的。据前瞻产业研究院的分析，中国热处理设备制造行业市场规模预计将以年复合增速约为4%增长，到2027年市场规模将达到281亿元。这表明热处理行业对高端化、数控化、绿色化设备的需求正在增加，为环保碳氢清洗设备提供了广阔的市场空间。

在技术创新与升级方面，碳氢清洗机正通过AI人工智能技术和物联网技术的应用、清洁能源的利用以及废气处理技术的优化，不断提高其清洗效率和环保性能。这些技术进步将进一步推动环保碳氢清洗设备在热处理行业的应用。
