180 1491 1298 智能控制系统
西门子PLC+触摸屏：支持自动/手动双模式，工艺参数（时间、温度）自由设定
全流程监控：实时显示设备状态（液位、温度、过滤系统），故障时自动报警并定位原因
多级诊断：集成运行过程、清洗状态、液位补液等12项自动诊断功能

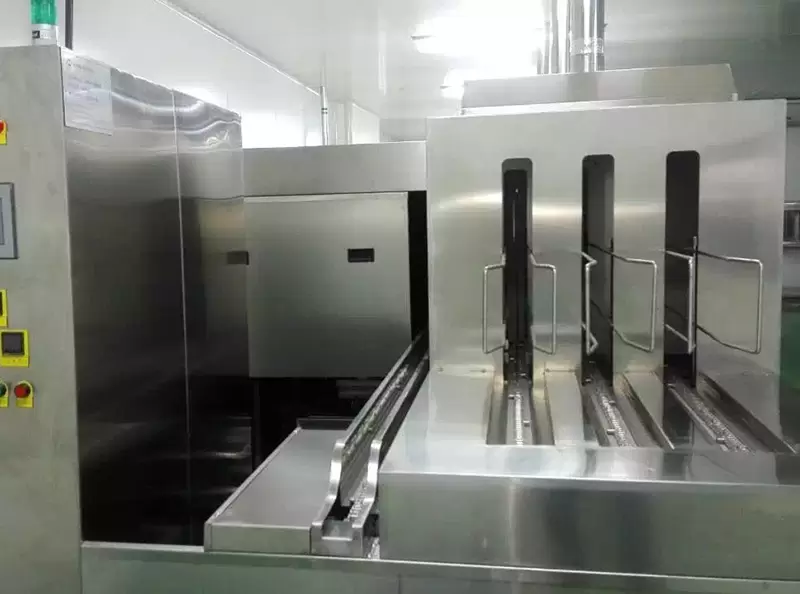

全自动tray吸塑盘清洗机
颜色:
白色（米白，灰白）
绿色
蓝色
红色
灰色
主结构：
1.1副SUS304 &：1.5mm不锈钢机架和结构.
2.4套SUS304 &：1.5mm不锈钢槽.
3.4套SUS304不锈钢喷淋系统.
4.1套预干燥吹风系统及1套烘干系统.
5.1套物料传送系统及1套料框回转传送系统.
6.4套不锈钢304卫生级管路系统.
电气部分：
1.1套电器控制柜含1套日本“三菱”PLC和日本“Proface”触摸屏.
2.水泵采用“南方”304不锈钢泵.
3.物料传动电机采用德国“SEW”电机.
4.储液槽加热器采用304不锈钢加热器.
5.感应器及温控器采用日本“欧姆龙”.
* 微信与手机号同号，也可添加微信沟通
设备简介
-
-
五级清洗工艺真空浸泡清洗（超声波+抛动，5-6分钟/篮）
真空漂洗（逆流循环，去除残留）
蒸汽浴洗（95℃溶剂蒸汽，减少化学残留）
真空干燥（-95~-100KPa，5-6分钟）
废液蒸馏再生（溶剂回收率95%）
-
设备组成解析机械系统
核心组件：真空仓体+超声波系统+蒸汽浴洗模块+蒸馏再生系统
传动机构：电机或者伺服电机驱动（定位精度±0.2mm），导轮导向确保平稳运行
安全装置：CO₂ 灭火装置+声光报警系统（故障响应时间≤0.1秒）+浓度检测
清洗系统
溶剂循环：三级过滤（5μm→1μm→0.5μm）+ 自动液位补偿
环保设计：废液经蒸馏处理达标排放，溶剂回收率95%+蒸馏回收装置采用低温水加热方式
-
性能优势生产效率：单框5-6分钟（含干燥）
能耗控制：平均电耗65kw/H
材料工艺：Q235钢喷塑处理，或者不锈钢304
设备参数
设备规格与参数：
1.尺 寸：约14000 (L)×2000(W)×1700(H)mm.

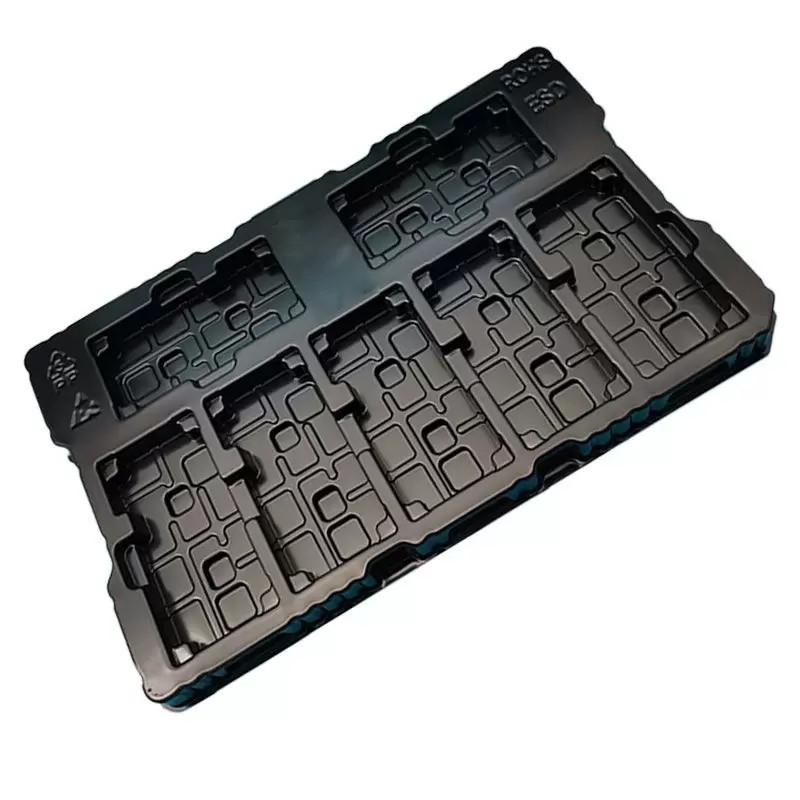

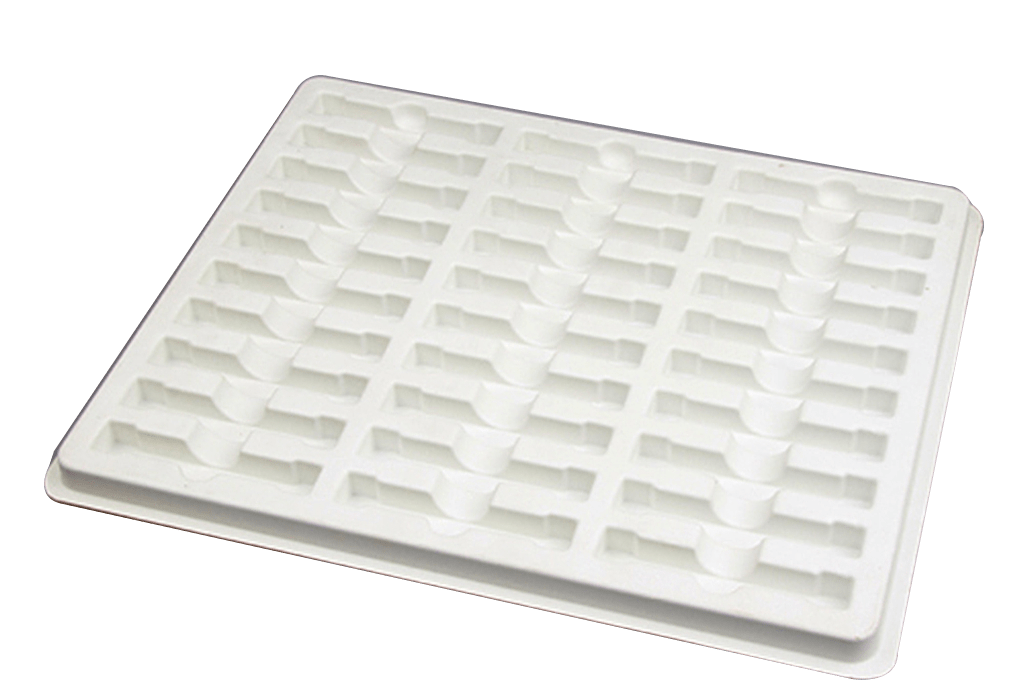

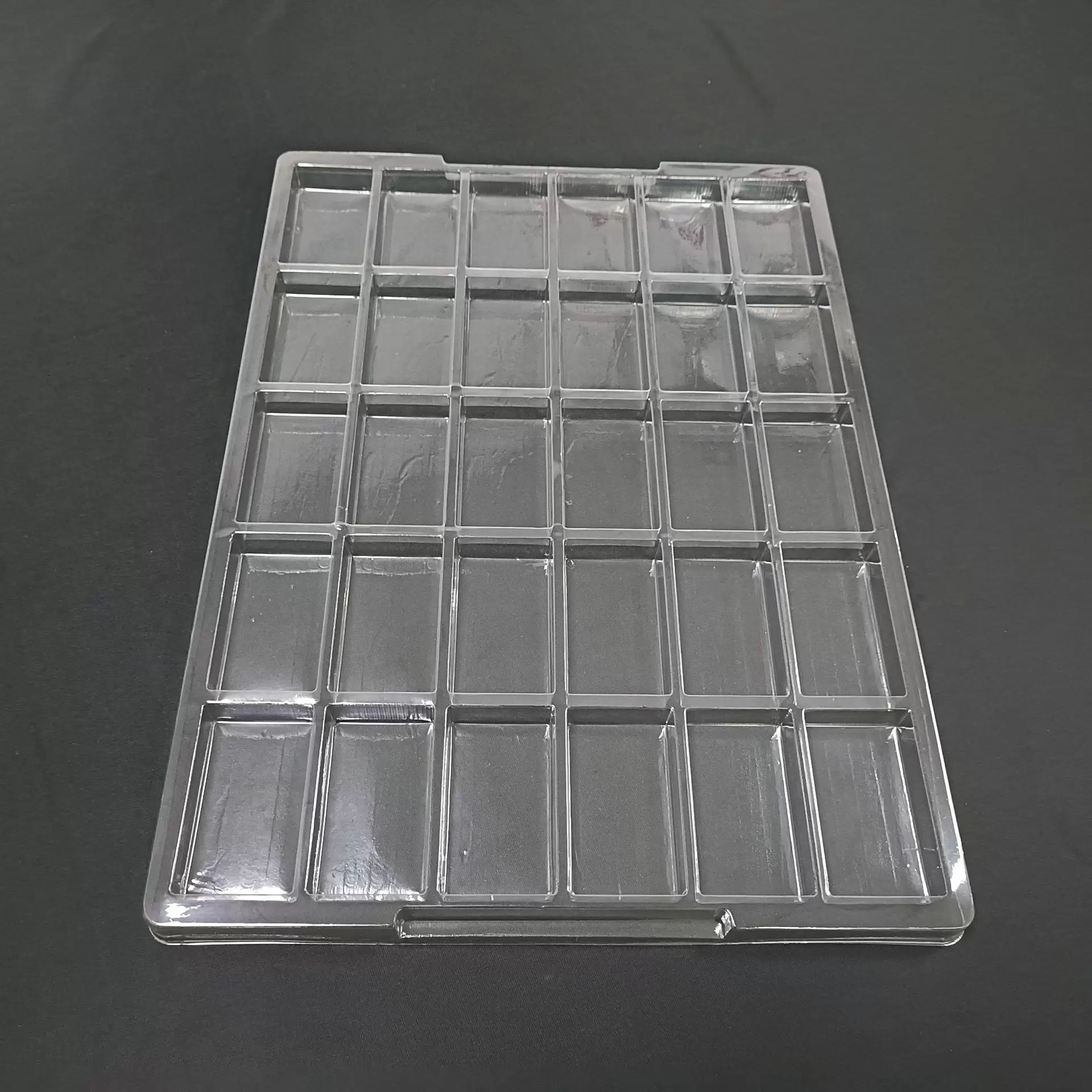

2.目 的：去除tray盘表面灰尘.
3.清洗后干燥度要求：表面干燥无水渍 .
4.清洗后洁净度要求：防静电液不能洗掉，颗粒面积≥0.02mm²，颗粒数＜8颗；颗粒面积＜0.02mm²，颗粒数＜20颗；
特别说明：
要达到本颗粒度要求，需要清洗设备清洗段无尘室达到千级，下料段无尘室达到百级，不然本颗粒度要求无法实现.
5.产品尺寸:550x450x25mm. 产量：1.3万件/22H.
6.峰值总功率：约135KW，380V 50HZ 三相五线.
7.纯水机供水量：0.5吨/小时.（纯水，本清洗设备附带纯水设备）
8.压缩空气：0.6MPa压缩空气(气量约1.5～2.5m³/min).（用方提供）
9.生产速度：1.5～2M/Min（可调）.
10.设备总重：约6吨.
11.清洗方式：三通道立式喷淋清洗.

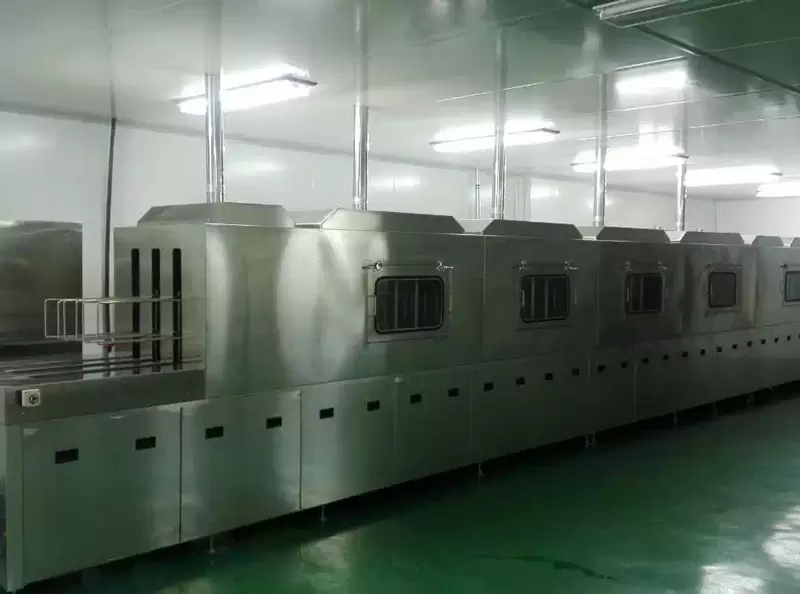

产品图片

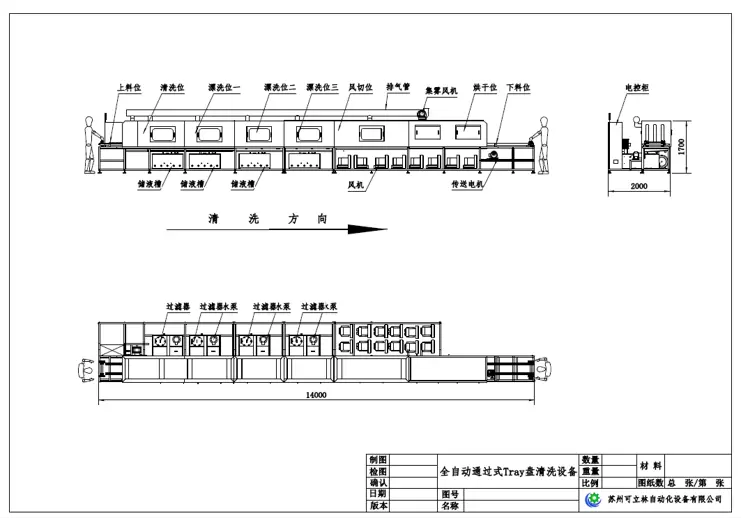

2D图

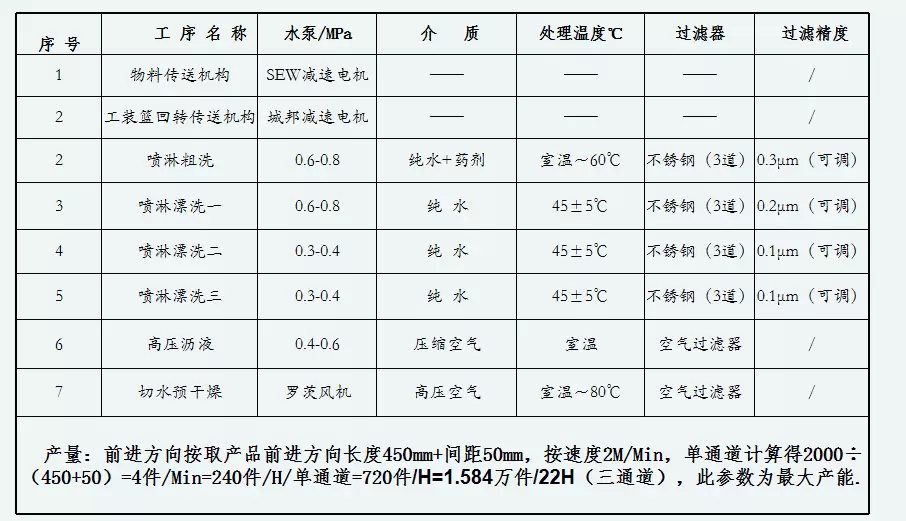

工序流程图
